西藏火災自動報警系統中編碼點數的計算方法

發布日期：2025-01-16 10:29:20 瀏覽量：14305

火災自動報警系統設計規范》GB50116-2013對火災報警系統設備的編碼點數提出了明確要求。其中第3.1.5條：任一臺西藏火災報警控制器所連接的火災探測器、手動火災報警按鈕和模塊等設備總數和地址總數，均不應超過3200點，其中每一總線回路連接設備的總數不宜超過200點，且應留有不少于額定容量10%的余量；任一臺消防聯動控制器地址總數或西藏火災報警控制器（聯動型）所控制的各類模塊總數不應超過1600點，每一聯動總線回路連接設備的總數不宜超過100點，且應留有不少于額定容量10%的余量。

第3.1.6條：系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點。

上面兩條對火災報警系統中每個總線短路隔離器、每一聯動總線回路、每一總線回路、任一臺消防聯動控制器、任一臺西藏火災報警控制器所連接的編碼點數都提出了明確要求，其中第3.1.6條為強制性條文。

在火災報警的設計過程中，設計人員往往因為不熟悉消防設備編碼點數的計算方法，出現了這樣那樣的問題，甚至吃到了強條。因此，如何正確地確定火災自動報警系統設備的編碼點數，成為了是否能夠滿足規范要求的關鍵所在。

下面就以西藏西藏西藏海灣安全技術有限公司的《GST通用火災自動報警及消防聯動控制系統應用設計說明書》為例，介紹一下火災自動報警系統中編碼點數的計算方法。

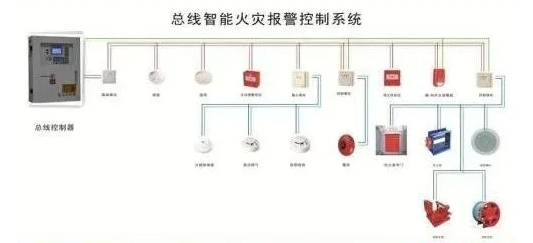

在火災報警系統的設計中，設計人員要根據設計所選擇的設備類型和數量計算總編碼點數，各消防設備所占編碼點數如下：

1）占一個地址編碼的設備：
a、各類探測器、手動火災報警按鈕、消火栓按鈕、一路多線制控制點；
b、各類編碼接口模塊、GST-LD-8300 模塊（單輸入模塊）、GST-LD-8301 模塊（單輸入/單輸出模塊）、GST-LD-8304 模塊（消防電話專用模塊）、GST-LD-8305模塊（編碼廣播切換模塊）、編碼聲光警報器。

2）占二個地址編碼的設備：GST-LD-8303 模塊（雙輸入/雙輸出模塊）。

在火災報警系統的實際設計中，首先要進行火災報警平面圖的布置，按照規范要求在平面圖中布置好相關的火災報警系統設備后，就要按照上面的編碼點數計算方法，根據GB50116-2013第3.1.6條“每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點”的規范要求，在每個防火分區內設置相應數量的總線短路隔離器，并把每個總線短路隔離器與所需要連接的設備之間做好線路連接。接下來，按照GB50116-2013第3.1.5條的相關要求，做好其他的相應編碼點數控制就比較容易了。
